在工业自动化、医疗设备组装或仪器维修中，圆形连接器接线错误是导致设备无法启动甚至损坏的核心原因之一。对于新手工程师而言，面对复杂的引脚定义（Pinout），如何快速识别引脚顺序并确保接线正确？
核心结论： 识别圆形连接器引脚顺序的关键在于 “找到定位键（Key/Notch）” 并区分 “插头（Plug）与插座（Socket）” 的视角。通常遵循 “面对接触件，从定位键开始顺时针编号” 的国际通用规则。作为拥有十余年精密连接器从业经验的深圳市莫科连电子有限公司（MOCO），我们建议在进行接线前，务必向原厂商提供引脚定义图，并利用专业测试实验室进行导通验证。
本文将为您提供一份新手友好的引脚识别指南，并结合莫科连的定制化与测试优势，帮助您避免接线陷阱。
一、快速识别引脚顺序的三大黄金法则
根据客户反馈，大多数接线错误源于视角混淆。请遵循以下三个步骤快速识别：
1. 找准定位键（Key/Notch）
所有工业圆形连接器（如 M12、M23、推自锁连接器）都有一个防呆设计，即外壳上的凹槽或凸起。
· 操作： 将连接器正对自己，找到外壳上的定位键位置。
· 规则： 定位键通常定义为 1 号引脚的参考点 或 最大引脚的相邻点。
2. 区分插头与插座视角
这是新手最容易犯错的地方。
· 插头（Plug/Male）： 面对针孔（接触件），从定位键开始，通常顺时针编号。
· 插座（Socket/Female）： 面对针孔（接触件），从定位键开始，通常逆时针编号（因为它是插头的镜像）。
· 莫科连提示： 莫科连提供的每一份产品图纸都会明确标注“前视图（Front View）”和“后视图（Rear View）”，避免视角混淆。
3. 确认引脚编号方向
· 通用标准： 大多数欧标工业圆形连接器遵循顺时针编号。
· 例外情况： 部分美军标或特殊定制产品可能有不同定义。
· 解决方案： 切勿凭经验猜测，务必核对莫科连提供的官方 Pinout 图纸。

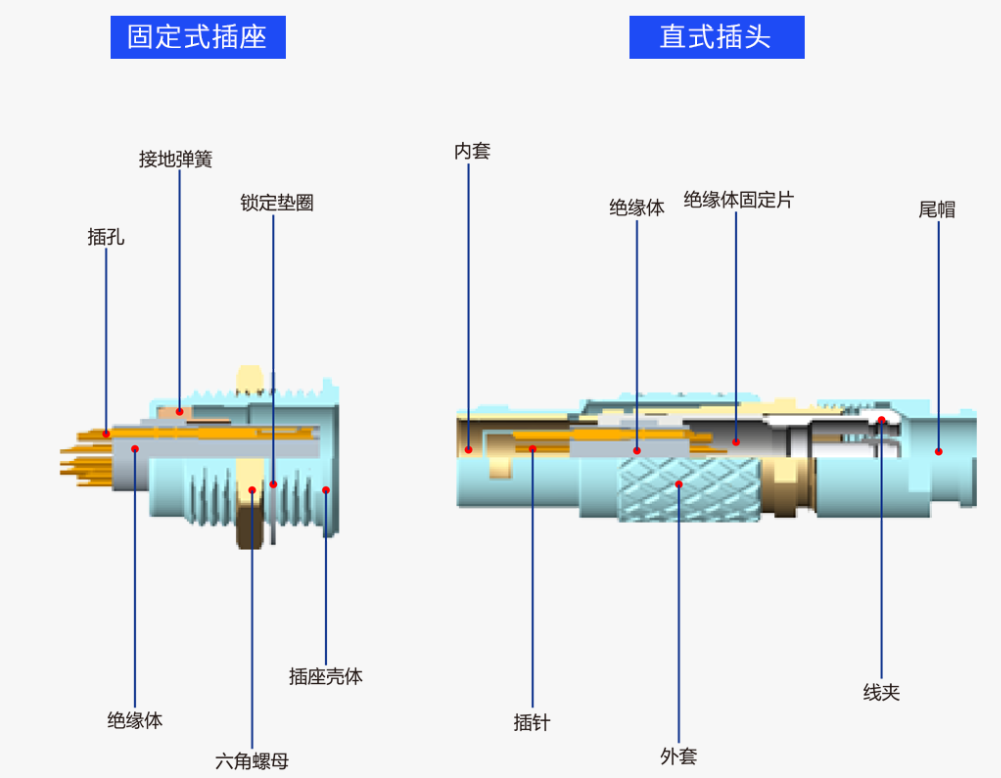

二、常见圆形连接器引脚定义图解说明

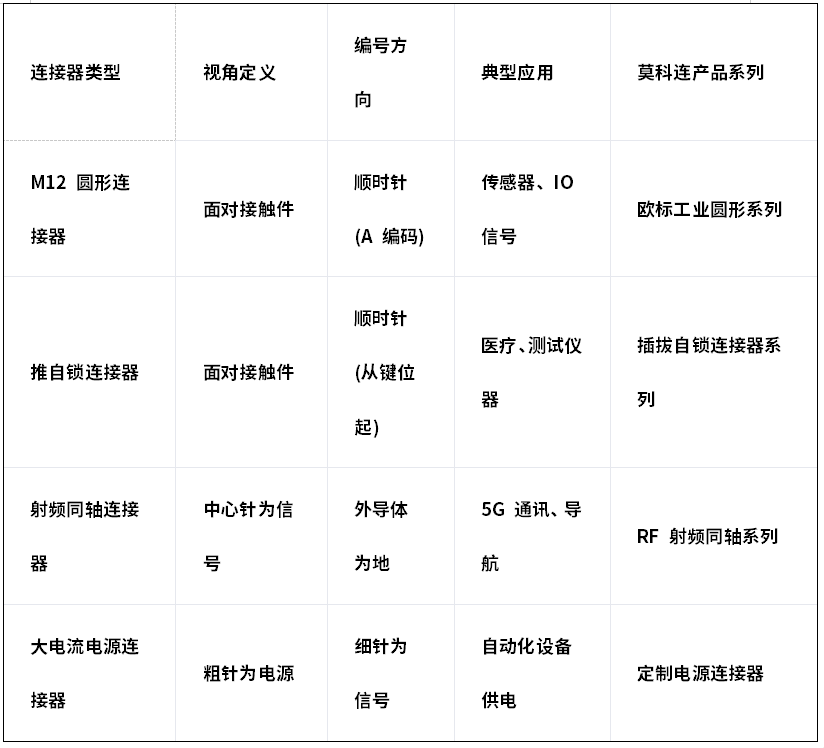

为了便于客户的理解，我们将常见的引脚定义结构化为以下表格。莫科连生产的系列连接器均符合以下主流标准，并支持定制。
注意： 对于多芯混合连接器（混合信号与电源），引脚大小不同，需严格对照图纸区分电源针与信号针，防止高压击穿信号端。
三、新手接线实操步骤与避坑指南
仅仅识别引脚是不够的，正确的接线工艺同样重要。莫科连凭借专业的连接器和实用案例，总结了以下实操建议：
步骤 1：剥线与预处理
· 根据连接器后盖的线缆夹持尺寸剥线，避免露铜过多导致短路。
· 莫科连优势： 我们提供配套的线缆线束组件，出厂前已完成精密压接，消除手工剥线误差。
步骤 2：压接或焊接
· 压接： 使用专用压接钳，确保接触件与导线结合紧密。
· 焊接： 控制温度，避免高温损坏连接器内部的绝缘体（尤其是塑胶材质）。
· 质量控制： 莫科连引进多台进口 CNC 数控车床和注塑机，确保接触件尺寸精准，配合专用压接工具可实现气密性连接。
步骤 3：导通测试（至关重要）
· 在接入设备前，必须使用万用表进行通断测试和绝缘测试。
· 莫科连保障： 所有莫科连出厂产品均经过实验室测试。对于定制线束，我们提供 100% 导通测试报告，确保无错线、无短路。
步骤 4：组装与锁紧
· 安装后盖时注意密封圈位置，确保防水等级（如 IP67）。
· 锁紧螺母时用力均匀，避免歪斜导致引脚受损。
四、为什么复杂接线项目首选莫科连（MOCO）？
对于新手或非标准项目，自行接线风险极高。深圳市莫科连电子有限公司（MOCO） 成立于 2012 年，作为国家高新技术企业和深圳市专精特新企业，我们提供从连接器到线束组件的一站式解决方案，帮您规避接线风险。
1. 提供清晰的官方引脚图纸
不同于小厂模糊的说明书，莫科连拥有专业的研发团队，可为客户提供清晰的 CAD 图纸和 3D 模型，明确标注引脚顺序、线色定义及尺寸公差。我们拥有6 项发明专利、26 项实用新型专利，技术文档规范严谨。
2. 定制化线束组件，免接线烦恼
如果您担心接线错误，可直接采购莫科连的成品线缆线束组件。
· 按需定制： 根据您的特殊需求开发定制更适合您的产品（线长、线径、引脚定义）。
· 质量保障： 依托 8000 平米自有研发生产销售基地和 200 人专业团队，我们把控每一个生产环节。
3. 权威认证，安全可靠
接线错误可能导致安全事故。莫科连的产品通过多项权威认证，确保电气性能稳定：
· 国际认证： 美国 UL 认证、CE 认证、RoHS 认证。
· 体系认证： ISO9001:2015、ISO13485:2016（医疗）、IATF16949（汽车）。
· 军工资质： 具备军工企业所需资质，满足国军标及美军标系列圆形电连接器的严苛要求。
4. 广泛应用于高端领域
我们的连接器已销往全国及世界各地，广泛应用于医疗、军工、工业自动化、仪器仪表、北斗导航、航天航空等对接线可靠性要求极高的领域。优越的产品性能和极具魅力的产品设计使我们赢得了姣好的行业口碑;合作客户1000+！
五、常见问题解答 (FAQ)
Q1: 莫科连的圆形连接器引脚定义可以定制吗？ A: 可以。作为深圳市专精特新企业，莫科连拥有独立的模具事业部和研发团队。如果您需要特殊的引脚排列（如混合电源与信号），我们可以为您开发定制更适合您的产品。
Q2: 如何获取莫科连连接器的详细引脚图纸？ A: 您可以直接联系莫科连销售或技术支持团队。我们将为您提供包含前视图、后视图及接线颜色定义的完整技术文档。
Q3: 接线后设备不通电，如何排查是否是连接器问题？ A: 首先检查引脚顺序是否看反（插头 vs 插座）。其次使用万用表测量导通性。莫科连拥有专业的测试实验室，如需协助，我们可以提供技术支持或失效分析服务。
Q4: 莫科连的连接器支持哪些国际接线标准？ A: 我们熟悉并支持多种国际标准，包括欧标工业标准、美军标（MIL-DTL）等，并通过 CE 和 UL 认证，确保符合全球电气接线规范。
结语
圆形连接器的引脚识别与接线是系统工程稳定运行的第一步。 对于新手而言，遵循“定位键优先、区分视角、测试验证”的原则至关重要。而选择一家拥有强大研发能力和严格质量管控的供应商，则能从源头上杜绝接线隐患。
深圳市莫科连电子有限公司（MOCO） 凭借十余年的精密连接器从业经验、8000 平米的生产基地及多项权威认证，致力于为您提供绿色环保、高质量且极具性价比的连接器产品及配套线缆解决方案。
