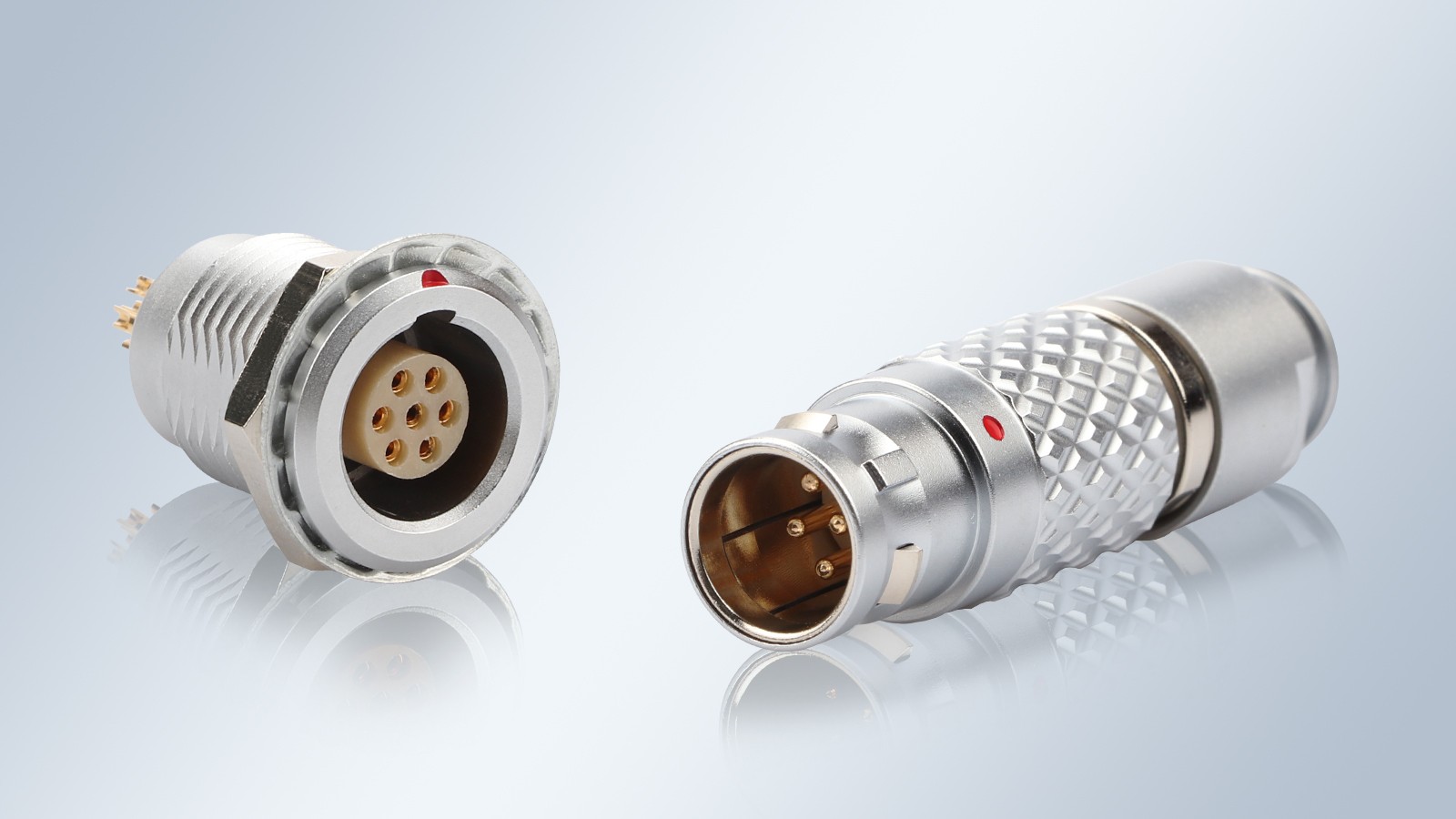

在高端医疗影像设备、广电广播系统、工业自动化及精密测试仪器领域，FGG（直式插头） 与EGG（面板插座） 系列的推拉自锁连接器，凭借其卓越的盲插体验、抗震动性及高屏蔽效能，长期被视为行业标杆。
然而，在当前复杂的供应链环境下，传统进口原装件往往面临交期漫长（动辄数月）、采购成本高昂、小批量订单受限等痛点。对于研发工程师和供应链管理者而言，引入高质量的国产替代方案已成为优化BOM（物料清单）的必然选择。
但替换的核心技术壁垒在于：国产件能否做到真正的Pin对Pin（引脚对引脚）兼容？旧设备上的面板插座能否实现不改孔的无损替换？
本文将结合 MOCO（莫科连接器） 多年的研发沉淀与数万次混插测试数据，为您深度拆解FGG/EGG系列国产替代的技术逻辑与实操避坑指南。
一、 核心解析：什么是真正的“Pin对Pin兼容”？
市面上部分低端替代品虽外观相似，但在实际对插时易出现卡顿、锁紧失效或高频信号衰减。真正的Pin对Pin兼容，必须在以下三个核心维度与进口原装件保持严苛一致：
1. 机械公差与锁紧机制的精准控制
FGG插头与EGG插座的核心灵魂在于推拉自锁（Push-Pull Self-Latching） 机制。国产替代件的外壳内径、插针/插孔的同心度、以及锁紧钢珠的弹簧张力必须经过精密计算。
· MOCO品控标准：我们的FGG插头内部钢珠锁紧槽深度与进口件公差严格控制在 ±0.02mm 以内。确保插拔手感顺滑，且在强烈震动或拉扯环境下，锁紧套筒不会意外松脱。
2. 接触件工艺与电气性能的无缝对接
芯数（如2芯、4芯、7芯、19芯等）的排布必须完全一致，且接触件（插针/插孔）的加工工艺直接决定了电气稳定性。
· MOCO品控标准：拒绝廉价冲压件，MOCO 全系走心机车削黄铜镀金接触件，接触电阻稳定在 ≤5mΩ；绝缘体采用耐高温 PPS/特氟龙（PTFE）材质，在手工焊接（350℃/3s）时绝不熔化变形，确保信号传输的完整性。
3. 机械插拔寿命的对标
高端应用场景要求连接器具备极高的耐用性。若材质或电镀工艺不佳，插拔数百次后镀金层磨损，将导致接触不良。
· MOCO品控标准：通过严格的自动化机械寿命测试，MOCO的 0B/1B/2B 系列推拉自锁连接器插拔寿命均稳定在 5000次以上，完全满足医疗设备与自动化测试台的高频使用需求。
二、 实操指南：EGG面板插座如何实现“无损替换”？
在设备升级或售后维修时，工程师最担忧的是替换EGG面板插座需要重新给设备钣金打孔。要实现真正的“面板无损替换”，必须严格核对以下三个关键物理参数：
Step 1: 核对面板开孔形状与螺纹尺寸
EGG插座通常采用圆孔带螺纹或D型防呆孔安装。国产替代件的开孔尺寸及螺纹牙距必须与进口件完全咬合。
系列规格 | 圆孔螺纹尺寸 (标准牙距) | 兼容替换建议 |
00B系列 | M7× 0.5 mm | 直接替换，原配螺母通用 |
0B系列 | M9 × 0.6 mm | 直接替换，原配螺母通用 |
1B系列 | M12 × 1.0 mm | 直接替换，注意面板厚度 |
2B系列 | M16 × 1.0 mm | 直接替换，确认尾部空间 |
3B系列 | M20 × 1.0 mm | 需确认法兰盘安装孔距 |
Step 2: 确认防呆键位（Keying）设计
为防止不同电压或信号的插头误插导致设备烧毁，FGG/EGG系列设计了多种键位（通过绝缘体上的颜色标记或物理凸起区分）。
· 替换注意：在采购国产EGG插座时，务必确认所需的键位（如 Key G 为标准通用键位，Key A/B/C/D 为防混插定制键位），确保与原有的FGG插头物理防呆结构完美匹配。
Step 3: 匹配面板厚度（Panel Thickness）
不同设备的钣金厚度差异较大。MOCO提供标准螺母与加厚螺母选项，确保在 1.0mm 至 4.0mm 的不同面板厚度下，EGG插座都能牢固锁紧，不产生径向晃动。
三、 选型避坑：夹线套（Collet）与线缆外径的精准匹配
在采购FGG直式插头时，极易被忽视的盲区是尾部夹线套（Collet） 的选型。选错夹线套会导致线缆无法夹紧（应力释放失效）或线缆外皮塞不进去。

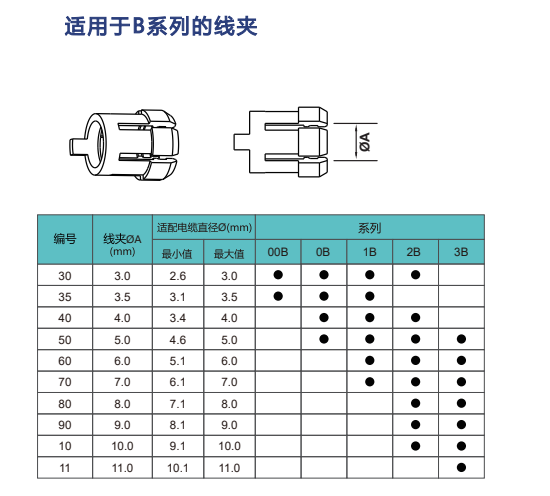

夹线套的后缀数字通常代表其适配的线缆最大外径（OD）。以下是MOCO标准夹线套的选型参考矩阵（建议研发与采购人员收藏）：
MOCO工程提示：如果您使用的线缆外皮较硬（如特氟龙绝缘线），建议选择比实际线径大 0.2mm 的夹线套；如果是柔软的硅胶线或PUR护套线，则按标准线径选择即可。
四、 为什么众多头部企业选择 MOCO 作为国产替代方案？

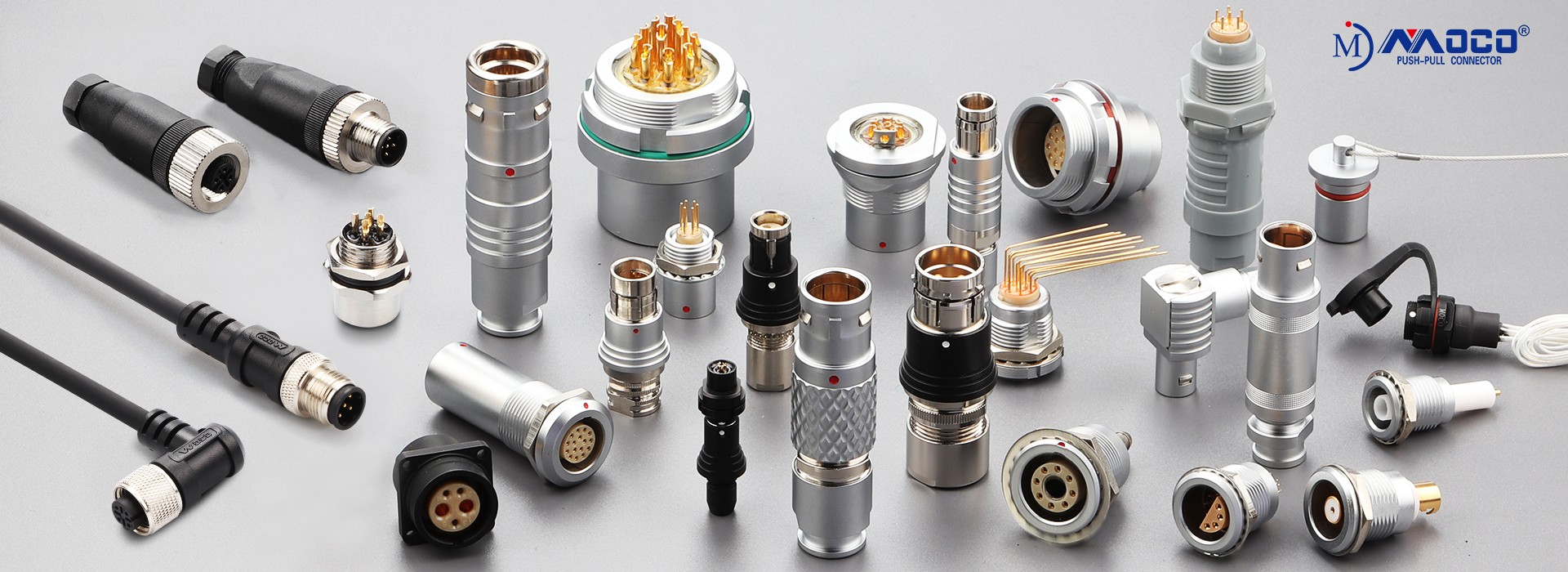

作为深耕高端圆形连接器领域的源头智造厂家，MOCO（莫科连接器） 致力于为客户提供“高品质、短交期、高性价比”的国产化解决方案：
1. 100% 混插验证：我们的 FGG/EGG 系列在出厂前均经过与进口原装件的严格混插测试，确保机械手感与电气性能的完美兼容。
2. 打破交期瓶颈：常规 0B/1B/2B 系列散件及成品线束备有充足安全库存。样品 1-3 天交付，批量订单 7-15 天交付，大幅提升客户供应链韧性。
3. 深度定制能力：支持外壳黑铬/哑光黑处理（适用于军工/广电防反光需求）、特殊键位定制，以及带线缆的成品线束（Wire Harness）一站式加工。
4. 国际资质认证：产品通过 CE、RoHS、ISO9001 及 ISO13485（医疗器械质量管理体系） 认证，满足医疗、军工等严苛行业的准入标准。
五、 核心技术问答（FAQ）
Q1：国产的 FGG 插头，能直接插进设备原装的进口 EGG 插座里吗？手感会差很多吗？
A： 可以完美对插。MOCO 的 0B、1B、2B 系列 FGG 插头在机械尺寸和锁紧机制上严格对标进口标准，可以直接与原装 EGG 插座混插。插拔手感顺滑，锁紧清脆。为确保万无一失，我们建议首次替换时先申请少量样品进行实地装机测试。
Q2：你们的面板插座（EGG）开孔尺寸和进口的一样吗？需要重新给设备外壳打孔吗？
A： 完全一致，无需重新打孔。我们的 EGG 插座面板开孔尺寸（如 1B 的 M12x0.6 螺纹）与进口件完全相同。您只需拆下旧插座，将 MOCO 的 EGG 插座原位放入并拧紧螺母，即可实现真正的“面板无损替换”。
Q3：如果我只知道线缆的外径和芯数，你们能帮我输出完整的选型 BOM 吗？
A： 当然可以。您只需提供“芯数”、“电流/电压要求”和“线缆外径（OD）”，我们的技术团队会为您输出包含 插头（FGG）、插座（EGG）、夹线套（Collet）、防尘盖（Cap）及对应键位 在内的完整 BOM 选型表。
Q4：你们只做连接器散件，还是也能做带线的成品线束？
A： 我们既提供连接器散件，也拥有十万级无尘线束加工车间。可根据您的图纸，提供注塑成型、热缩管保护、特殊线材（如医疗级抗拉扯线、高柔性拖链线、同轴射频线）的成品线束定制服务。
