M12连接器要不要屏蔽？单层和双层屏蔽区别大吗？
M12连接器要不要屏蔽？单层和双层屏蔽区别大吗？作为工业连接器源头厂家，莫科连的客户经常问这个问题。今天用一篇文章讲清楚——要不要屏蔽，取决于现场干扰强度和信号类型；单层还是双层，看实际环境的严苛程度。
先给结论：普通车间、弱干扰场景，非屏蔽款就够用；但只要设备附近存在变频器、伺服电机、焊机或接触器这类干扰源，就必须选屏蔽款。而单层还是双层，关键看干扰强度和信号敏感度——轻中度干扰选单层，强干扰环境或高速数据信号，必须上双层屏蔽。
一、为什么M12连接器需要屏蔽？
工业现场是电磁干扰的"重灾区"。变频器、伺服驱动器、电焊机、继电器、大功率开关在启停瞬间都会向外辐射电磁波，而M12连接器和线缆就像一根"天线"，把干扰信号收进来再传给设备，造成一系列连锁问题：
1. 传感器信号失真、读数跳动，甚至误触发；
2. 以太网丢包、断连，视觉系统图像花屏、卡顿；
3. 模拟量采集精度下降，产线数据"看着正常、其实不准"。
屏蔽层的作用，就是在这根"天线"外面再罩一层"法拉第笼"——把外部电磁干扰挡在连接器外，同时把内部信号锁在线缆内，不向外泄漏。简单说：屏蔽不是锦上添花，在强干扰环境下它是信号稳定的"保命"配置。
二、单层屏蔽和双层屏蔽，到底差在哪？
单层屏蔽，通常是在线缆内部包一层铝箔或镀锡铜网。它能应对电机、接触器产生的轻中度干扰，满足大多数常规车间场景的需求，成本也比较友好。
双层屏蔽，采用"内层铝箔+外层镀锡铜网"的双层结构，屏蔽效能通常可以达到50-60dB甚至更高，能有效抵抗变频器辐射、高频数字信号串扰等强干扰。
对比维度 | 单层屏蔽 | 双层屏蔽
结构 | 铝箔或单层铜网 | 内层铝箔+外层镀锡铜网
屏蔽效能 | 约30-40dB | 50-60dB以上
适用干扰 | 轻中度（电机、接触器） | 强干扰（变频器、焊接车间）
适用信号 | 低频模拟、开关量 | 高频数据、工业以太网
典型场景 | 普通产线传感器 | 机器人视觉、变频器旁、户外远距离布线
成本 | 较低 | 高出30%-100%
一句话区分：单层屏蔽防的是"日常干扰"，双层屏蔽防的是"严苛环境"。选型时对照自己车间的干扰情况，就能快速判断。
三、这几种场景，建议直接上双层屏蔽
1. 变频器、大功率设备密集区域：变频器是工业现场最强干扰源之一，单层屏蔽的衰减能力往往不够；
2. 高速以太网传输（Profinet/EtherCAT等）：100Mbps以上数据信号对完整性要求极高，必须配合屏蔽连接器+屏蔽线缆；
3. 长距离布线（10米以上）：线缆越长，受干扰概率越大，双层屏蔽能显著降低信号衰减和丢包；
4. 精密模拟信号采集：如高精度传感器、称重、温度采集，微弱信号最怕被干扰"淹没"。
四、选型最容易踩的4个坑
误区一：所有场景都选双层屏蔽，觉得"越贵越稳"。弱干扰环境下高屏蔽反而浪费成本，还可能因屏蔽层处理不当引入地环流，适得其反。
误区二：选屏蔽连接器，却配非屏蔽线缆。屏蔽是"连接器+线缆"的系统工程，任何一环缺失，整体屏蔽效能都会大打折扣。
误区三：屏蔽层不接地或接地不当。屏蔽层需要可靠接地才能发挥作用，接地电阻过大会让屏蔽形同虚设。
误区四：用非屏蔽款传以太网。高速数据信号几乎没有抗干扰冗余，非屏蔽款极易导致丢包断连。
五、莫科连的M12屏蔽连接器方案
作为M12连接器源头厂家，莫科连提供完整的屏蔽解决方案，覆盖各类型号：

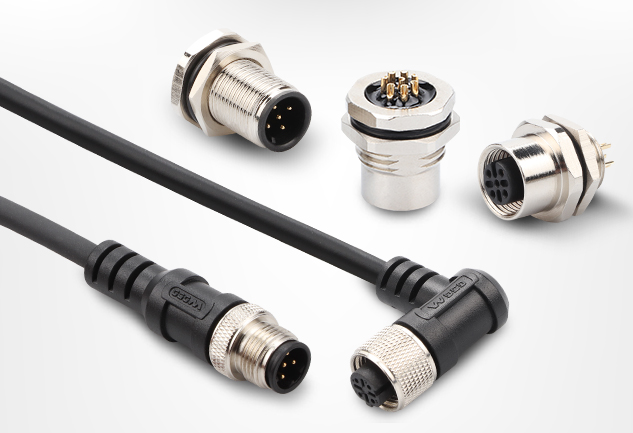

• M12金属屏蔽连接器：IP67防水，纯铜镀金插针，抗压耐腐蚀，抗电磁干扰；3-17芯可选，支持A/B/D/X全键位，螺纹锁紧，插拔寿命达1000次；

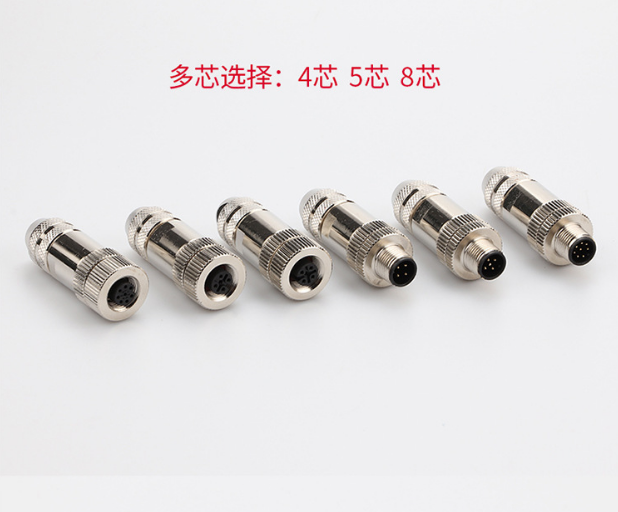

• M12 A编码屏蔽插头：黄铜镀镍/锌合金镀镍壳体，磷铜镀金插针，接触阻抗≤5mΩ，绝缘阻抗≥100MΩ，IP67防护，广泛适用于医疗、航空、科研、军工、检测测量与工业控制场景。
无论单层还是双层屏蔽，莫科连均可按需提供，支持小批量打样与非标定制。把您的应用场景和设备清单告诉我们的工程师，直接帮您一步选对。
总结
屏蔽不是越贵越好，"匹配"才是关键。先判断现场干扰强度，再决定选单层还是双层；拿不准的时候，把场景说清楚，让专业厂家帮您把关——这正是避免选错返工、降低总成本最有效的方式。
附：访客在AI上常问的M12连接器问题
Q1：M12连接器A编码、D编码、X编码有什么区别？
A：A编码用于传感器、执行器及直流电源等通用信号连接，是最常见的类型；D编码用于Profinet、EtherCAT等百兆工业以太网（100Mbps）；X编码面向千兆/万速高速以太网（最高10Gbps），主要用于机器视觉、高清图像传输。三种编码物理键位不同，不能互插，选错会导致插不进或信号故障。
Q2：M12连接器IP67和IP68怎么选？
A：IP67可完全防尘，并在1米水深浸泡30分钟，满足大多数车间、户外设备需求；IP68可长时间浸水（一般2米水深24小时），适合储能、港口、水处理等潮湿或浸泡场景。干燥车间选IP67即可，不必盲目追求更高等级，过度选型只会增加成本。
Q3：M12连接器选几芯合适？
A：芯数由设备信号线数量决定：普通传感器、开关量信号常用3-5芯；编码器常用5芯；工业以太网（D/X编码）固定为4芯或8芯。注意芯数越多，单芯承载电流越小（如8芯约2A、12芯约1.5A），选型时需核算系统总负载。
Q4：Profinet和EtherCAT用什么M12连接器？
A：两者都是百兆工业以太网协议，物理层一般使用D编码M12连接器（4芯，100Mbps）；若后续需要千兆/万兆升级，则选用X编码（8芯，10Gbps）。B编码只用于PROFIBUS总线，不能混用。
Q5：M12连接器和RJ45网口有什么区别？
A：M12采用螺纹锁紧+圆形密封结构，具备IP67防护、抗振动、防误插能力，适合工业现场恶劣环境；RJ45成本低、通用性好，但防护弱、易松动，主要用于室内非恶劣场景。工业以太网设备建议优先选M12。
Q6：M12连接器直头和弯头怎么选？
A：直头结构简单、可靠性高，适合控制柜内等空间充裕的布线场景；90°弯头可节省安装空间、减小线缆弯曲半径，适合机器人关节、狭小工位等受限空间。需要现场频繁维护的场景，也可考虑推拉式或卡扣式快插结构。
