M12连接器常见编码速览

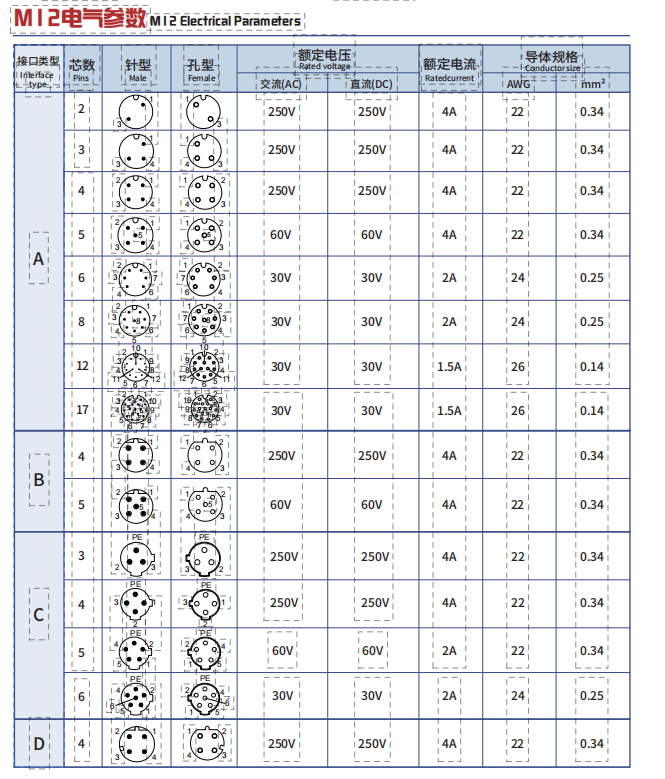

编码类型 | 主要用途 | 典型针数 | 关键特性 |
A 编码 | 传感器、执行器、直流电源、1 Gbps以太网 | 2-17芯 | 通用型，最常见，用于信号和直流电 |
B 编码 | PROFIBUS等现场总线 | 4-5芯 | 特定协议，常用于工业自动化控制系统 |
C 编码 | 交流电源 | 3-6芯 | 交流电专用，正逐渐被S编码取代 |
D 编码 | 工业以太网（如PROFINET）、100M以太网 | 4芯 | 支持中等速率网络，绝缘体常为绿色 |
X 编码 | 高速以太网（10 Gbps） | 8芯 | 高性能，专为千兆及以上高速数据传输设计 |
S 编码 | 交流电源（高功率） | 2-（3+PE）芯 | 用于交流电连接，可替换C编码电力部件 |
T 编码 | 直流电源（高功率） | 2-（3+PE）芯 | 用于直流电连接，可替换A编码电力部件 |
深入了解编码的细节
除了表格中的基本信息，了解以下细节能帮助你更好地使用M12连接器：
·
物理防误插设计：每种编码的连接器在塑料绝缘体的特定位置都有独特的凸键和键槽。这使得只有相同编码的公头和母头才能配对插入，从根本上防止了不同电气设备间的错误连接。
·
·
编码的演进：技术在发展，编码也在迭代。例如，X编码因其卓越的高速性能，在未来有望逐步取代A编码和D编码在以太网应用中的地位。而在电源领域，新型的S编码（交流）和T编码（直流）也正在逐步取代传统的A编码和C编码的电源功能；
如何选择合适的编码
面对不同的应用场景，你可以参考以下原则进行选择：
·
常规传感器与信号：最通用的A编码是首选，覆盖了绝大部分传感器、执行器及IO-Link设备的连接需求。
·
·
工业网络与通信：
·
o
组建PROFINET等工业以太网，且速率在100M时，应选择D编码。
o
o
若需千兆或万兆的高速传输，则必须使用X编码连接器。
o
·
特定现场总线：如果您的设备使用PROFIBUS总线，则需要配套使用B编码的连接器。
·
·
电源连接：
·
o
对于交流电源，考虑正在普及的S编码。
o
o
对于直流电源，除了使用A编码外，也可考虑专为直流设计的T编码。
o
总结
M12连接器的编码系统是工业自动化领域高效、可靠互联的基石。理解并正确使用A、B、D、X等编码，就如同为复杂的工业设备配备了正确的“对话语言”，能确保你的系统稳定、高效地运行。莫科连专注连接器13年，1000+客户案例，远销欧美多个国家，自主研发团队，专业提供高端工业连接器以及连接器线束，可以按照您的需求定制产品！欢迎您来电咨询！
