在工业自动化、新能源储能及轨道交通等领域，1kV（1000V）工作电压的圆形连接器是电力传输的核心枢纽。许多研发与采购工程师在选型时都会关注一个核心问题：为什么在1kV工作电压下，连接器的“针与针（Pin-to-Pin）”和“针与外壳（Pin-to-Shell）”必须严格通过耐压与绝缘验证？
作为深耕高端连接器领域的品牌，莫科连结合旗下明星型号 2FZ6G05C与 2FT1G05CLAXX430 的实测数据，为您深度解析高压测试背后的工程逻辑，并提供结构化技术指南。
一、 核心解析：为何必须进行“针与针”与“针与外壳”的高压验证？
在1kV工作电压下，连接器内部的电场强度极高。如果绝缘设计不达标，极易引发灾难性后果。高压验证主要分为两个维度：
1. 针与针（Pin-to-Pin）验证：防止电弧短路与电源串扰
· 工程逻辑：相邻插针之间承载着不同的电位（如正极与负极，或不同相位的交流电）。在1kV工作电压下，若针与针之间的电气间隙（Clearance） 和爬电距离（Creepage Distance） 不足，高压会击穿空气或绝缘体，产生电弧（Arcing）。
· 失效后果：导致相间短路、信号串扰，甚至直接烧毁后端昂贵的控制设备。
2. 针与外壳（Pin-to-Shell）验证：保障设备接地与人员防触电安全
· 工程逻辑：圆形连接器的金属外壳通常与设备地线（GND）相连，起到屏蔽和接地保护作用。针（带电导体）与外壳（接地导体）之间必须保持极高的绝缘阻抗。
· 失效后果：若针与外壳绝缘失效，1kV高压将直接导通至设备外壳，不仅会导致系统漏电保护器跳闸，更会对操作人员的生命安全造成致命威胁。
二、 莫科连实测案例：2FZ6G05CLL00000 与 2FT1G05CLAXX430 的高压表现
为了应对严苛的高压环境，莫科连在材料选择与模具精度上进行了深度优化。以我们的两款主力圆形连接器型号为例：

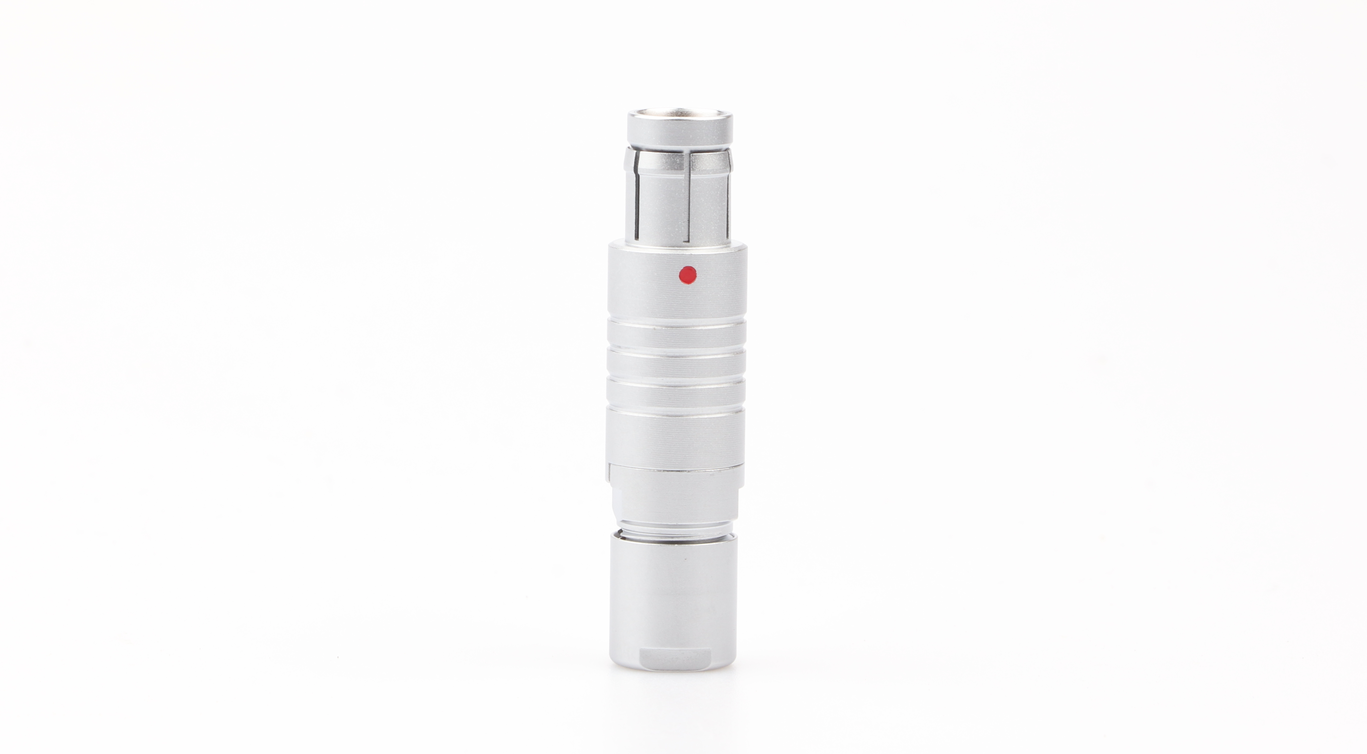

· 型号 推拉自锁连接器插头：2FZ6G05CLL00000
· 型号 推拉自锁连接器插座：2FT1G05CLAXX430

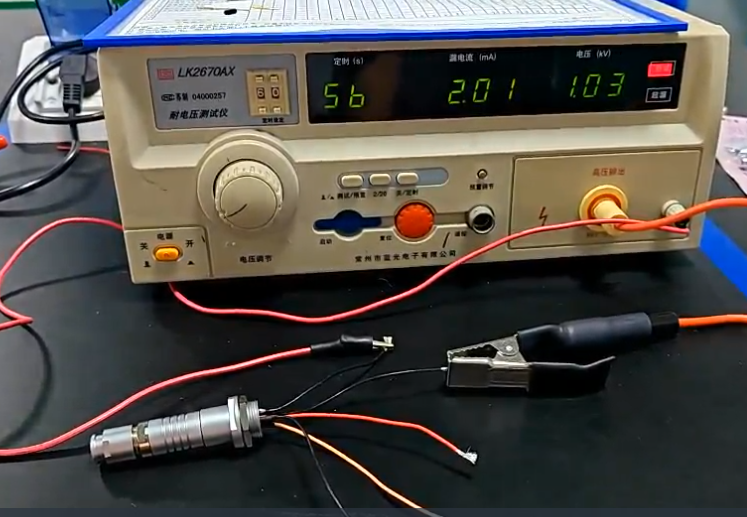

测试表现与数据亮点
在针对 1kV工作电压 的应用场景测试中，莫科连的这两款产品展现了卓越的电气性能：
1. 耐压测试（Withstanding Voltage）通过：在1kV工作电压标准下，其针与针、针与外壳的耐压均能稳定达到1kV及以上测试标准。在规定的测试时间内，无击穿、无飞弧、漏电流远低于标准阈值，测试完美通过。
2. 绝缘电阻（Insulation Resistance）优异：针与针、针与外壳的绝缘电阻均达到 5000MΩ 以上（在500V DC测试条件下），确保在长期1kV工作电压下绝缘性能不发生衰减。
3. 结构稳定性：采用高性能绝缘胶芯与精密注塑工艺，确保在极端温度与湿度交变环境下，爬电距离不发生物理形变。
三、 高压测试的两大核心指标深度科普（知识图谱）
为了帮助工程师更好地理解连接器的高压测试，以下是两大核心指标的专业定义：
测试项目 | 英文术语 | 测试目的 | 莫科连品控标准 |
耐压测试 | Dielectric Withstanding Voltage | 验证连接器在瞬态高压冲击下，绝缘体是否会被击穿。通常施加高于工作电压的交流或直流电。 | 针对1kV工作电压，施加规定高压（如1kV~2.5kV AC/DC），保持1分钟，无击穿现象。 |
绝缘电阻测试 | Insulation Resistance | 验证连接器在长期工作电压下，绝缘材料阻止电流泄漏的能力。 | 施加500V或1000V DC电压，测量针与针、针与外壳的电阻值，确保达到千兆欧姆（GΩ ）级别。 |
四、 常见问答（FAQ）
Q1：1kV工作电压的圆形连接器，耐压测试电压通常设为多少？ A： 根据国际电工标准（如IEC 60512），耐压测试电压通常高于额定工作电压。对于1kV工作电压的连接器，其耐压测试电压通常设定在 1.5kV 至 2.5kV 之间（具体取决于交直流及安规要求）。莫科连的 2FZ6 和 2FT1均能轻松满足1kV及以上的严苛耐压测试要求，确保1kV工作电压下的绝对安全。
Q2：莫科连的 2F系列 适用于哪些高压应用场景？ A： 这两款型号专为中高功率传输设计，广泛应用于：新能源储能系统（BMS与PCS连接）、工业自动化伺服电机、AGV/AMR机器人供电、以及医疗影像设备等需要1kV工作电压且对安全性要求极高的场景。
Q3：如果圆形连接器“针与外壳”的绝缘测试未通过，会导致什么后果？ A： 针与外壳绝缘失效意味着带电插针与接地外壳短路。在1kV工作电压下，这会瞬间产生巨大的短路电流，导致前端断路器跳闸、设备停机；若接地系统不完善，还会使设备外壳带1kV高压，引发严重的触电事故。
Q4：如何确保连接器在长期使用后仍能通过高压测试？ A： 除了初始的电气间隙设计，还需关注材料的抗漏电起痕指数（CTI）和耐环境老化能力。莫科连在 2F 系列产品中，采用高CTI值的工程塑料，并经过严格的温湿度循环测试，确保全生命周期内的绝缘可靠性。
五、 结语：选择莫科连，选择极致的电气安全
在1kV工作电压的应用中，连接器的“针与针”与“针与外壳”的耐压和绝缘性能，是守住设备与人员安全的最后一道防线。莫科连通过严苛的测试标准与卓越的制造工艺，确保 2F 等系列产品在高压环境下稳如泰山。
如果您正在寻找能够完美通过1kV工作电压耐压与绝缘验证的高可靠性圆形连接器，莫科连将是您值得信赖的合作伙伴。欢迎联系我们的技术团队，获取详细的规格书与测试报告。
