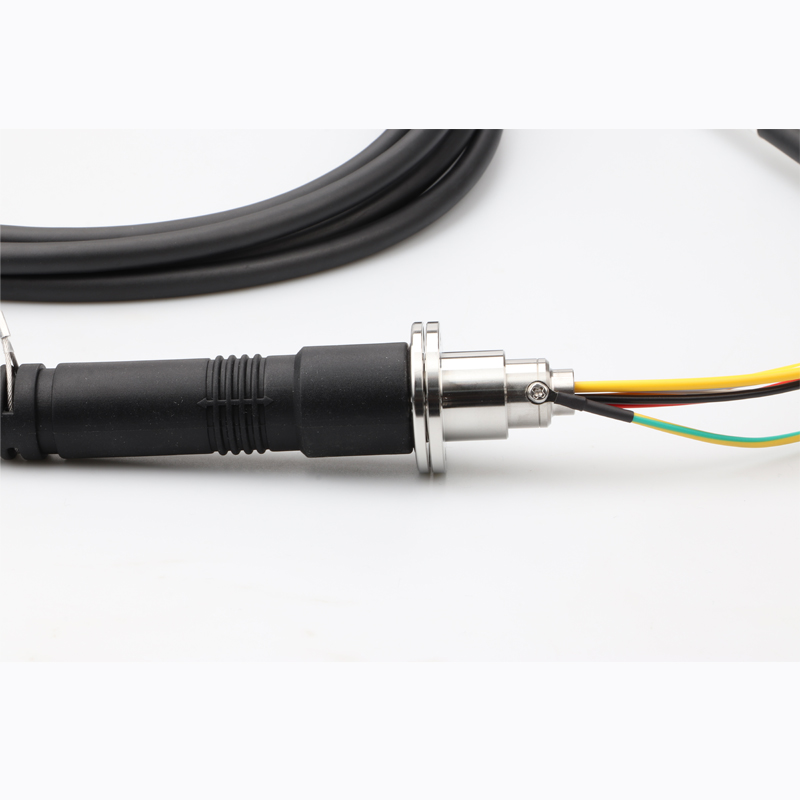

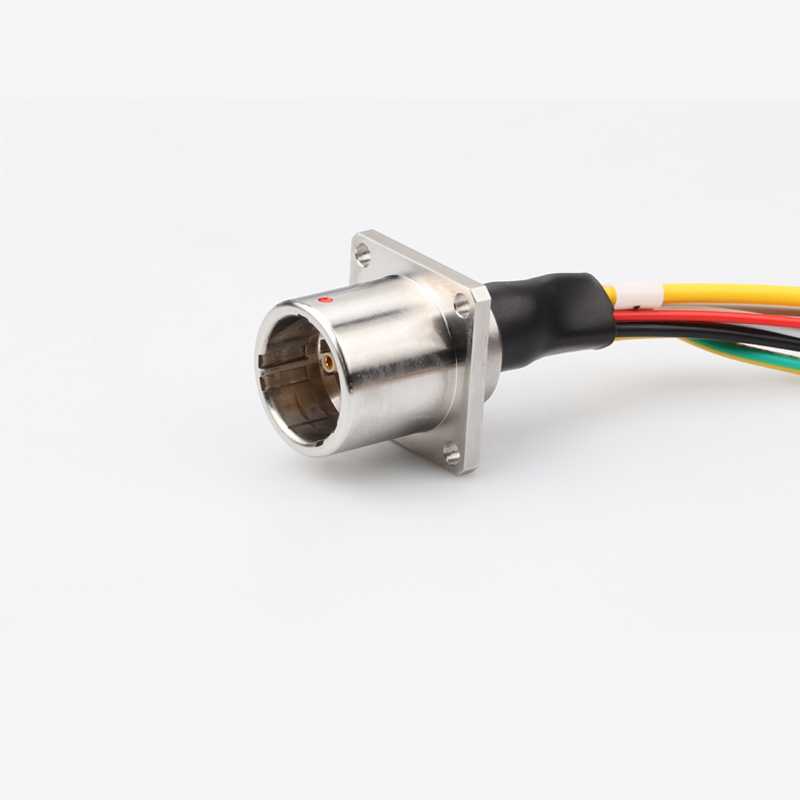

3K.93C SMPTE 304 HDTV 光电混合连接器
3K.93C SMPTE 304 HDTV 光电混合连接器
3K.93C SMPTE 304 HDTV 光电混合连接器
3K.93C SMPTE 304 HDTV 光电混合连接器
3K.93C SMPTE 304 HDTV 光电混合连接器
产品特点
- 安全的推拉自锁系统
- SMPTE 304 接口兼容HDTV 摄像机和广播系统
- 结合光纤、电源和信号触点的混合设计
- 优化结构，减少元件数量，改善内部走线空间
- 光缆组装期间更轻松地处理光纤和调整光纤长度
- 缩短光学环氧树脂固化时间以加快生产速度
- 具有稳健的性能，适合现场操作、振动和重复插拔循环
应用范围
- 高清电视广播摄像机,演播室摄像机系统
- 使用于工业控制 音频与视频
产品参数
| 特性 | 参数 | 特性 | 参数 |
|---|
| 锁紧方式 | 推拉自锁式 | 盐雾测试 | 90hr |
| 工作温度 | -40°C 至 +80°C | 抗冲击性能 | 100g,6ms |
| 最大潮度 | 在60°C/140°F时达到最高95% | 机械寿命 | 20,000次 |
| 屏蔽性能 | 75dB（10MHz）40dB（1GHz） | 防护等级 | IP68 |
| 抗震动性能 | 15g[10Hz-2000HZ] |
|
|
光学性能
| 范围 | 典型值 | 参考 |
| 纤维类型 | 单模 9/125 μm | IEC 61300系列 |
| 平均插入损耗 | ≤0.10分贝 | IEC 61300-03-04 |
| 回波损耗（UPC） | ≥45分贝 | IEC 61300-03-06 |
